解决方案

当前位置:首页>解决方案>HG/T 5628-2019 双草酸硼酸锂(二草酸硼酸锂)水分检测-卡氏加热炉法

HG/T 5628-2019 双草酸硼酸锂(二草酸硼酸锂)水分检测-卡氏加热炉法

内容摘要:二草酸硼酸锂(LiBOB)产品编号: STY160中文名称: 二草酸硼酸锂(LiBOB)中文别名: 二草酸硼酸锂;双乙二酸硼酸锂英文名称: Lithium bis(oxalate)borate [1] 英文别名: LIBOB;Borate(1-), bis(ethanedioato(2-)-kappao1,kappao2)-, lithium (1:1)Lithium bis(oxalate)borate; Libob; trilithium 2,2'-[(oxidoboranediyl)di

二草酸硼酸锂(LiBOB)

产品编号: STY160

中文名称: 二草酸硼酸锂(LiBOB)

中文别名: 二草酸硼酸锂;双乙二酸硼酸锂

英文名称: Lithium bis(oxalate)borate [1]

英文别名: LIBOB;Borate(1-), bis(ethanedioato(2-)-kappao1,kappao2)-, lithium (1:1)

Lithium bis(oxalate)borate; Libob; trilithium 2,2'-[(oxidoboranediyl)didioxy]bis(oxoacetate)

线性分子式:

纯度: 99% [2] CAS号: 244761-29-3 分子式: C4BLiO8

分子量: 193.79


范围
本标准规定了双草酸硼酸锂的要求、试验方法、检验规则和标志、标签、包装、贮存、运输。
本标准适用于双草酸硼酸锂。该产品用作锂离子电池电解液的电解质盐。

分子式和相对分子质量
分子式: LiB(C2O4)2
相对分子质量: 193.78(按2016年国际相对原子质量)

要求
外观: 白色粉末。

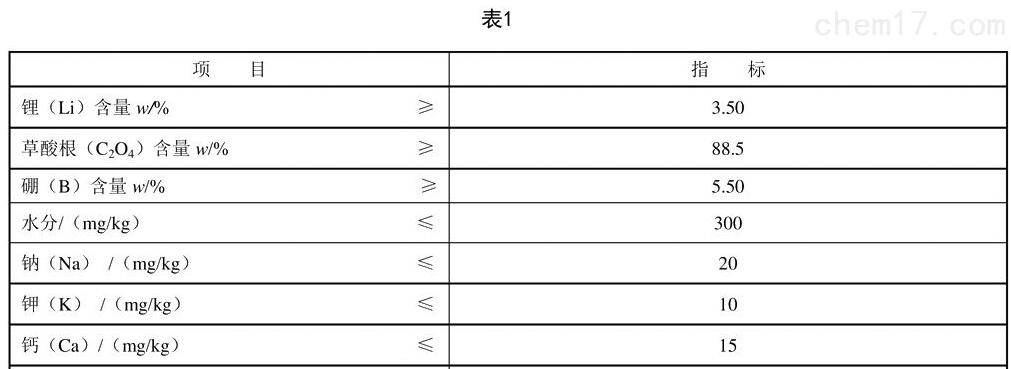

双草酸硼酸锂应符合表1的规定。

HG/T 5628-2019 双草酸硼酸锂(二草酸硼酸锂)水分检测-卡氏加热炉法


试验方法
水分的测定
原理
使用卡氏炉将双草酸硼酸锂加热至一定温度,用干燥空气将蒸发的水汽吹入反应杯里的卡尔·费休试剂中,用库仑法测定。

试剂或材料
卡尔·费休试剂。
锡箔: 厚度约为0.05mm,25mm×25mm。

仪器设备
带卡氏炉的微量水分仪。
手套箱(或干燥房): 手套箱的水分≤1mg/kg,干燥房的露点温度≤-40°C。

试验步骤
试样的制备
在手套箱或干燥房中称取0.3g试样,精确至0.0002g,置于锡箔中心, 将锡箔折叠包覆样品, 包覆为正面面积约8mm×10mm,用细针在正面打孔,打孔时注意不要使样品溢出。之后保持打孔面向上,将其小心置于样品瓶中,用橡胶套封闭瓶口。
同时进行空白试验,除不加试样外同样操作处理。

测定
将空白样品瓶及测试样品瓶放于进样架。开机,设定分析方法,设漂移测定为10min,测试温度为200°C,测定时间为10min,在计算方程中删除漂移值。输入空白、试样位置及试样质量。气泵启动后调整气体流速为60mL/min左右。先检测空白样品瓶,再测试样品瓶,所得测试结果即为试样水分结果(仪器自动扣除空白值) 。
取平行测定结果的算术平均值为测定结果,两次平行测定结果的绝对差值不大于50mg/kg。


推荐仪器 禾业科技V310S-KHF卡氏加热炉水分检测系统

HG/T 5628-2019 双草酸硼酸锂(二草酸硼酸锂)水分检测-卡氏加热炉法


标签:
QQ在线咨询
售前咨询热线
13219022202
售后咨询热线
028-23019668
